Rozborka dvanáctiportové rackové POE lišty ZQ-POE-12-1U

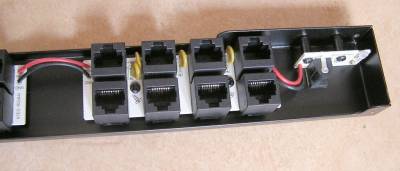

Lištu lze rozebrat odšroubováním šesti šroubků na bocích, uvnitř je malá deska plošného spoje (DPS) obsahující jen napájecí konektor a LED s předřazeným rezistorem, dále pak tři zcela samostatné DPS, každá se čtyřmi dvojicemi konektorů. Jednotlivé DPS jsou ke spodku lišty uchyceny šroubky a propojeny dvojicí vodičů. Panel proto lze snadno rozdělit na jednotlivé sekce, ke kterým lze připájet přívod napájení. Využili jsme to v nouzi, když jsme zjistili problém s gigabitovou lištou. Samostatné vykuchané sekce nemají nijak kryté spoje na spodní straně DPS - je potřeba se postarat o izolaci.

Rj45 zásuvky jsou v plastovém provedení, stínění STP/FTP kabelu není proto k ničemu připojeno.
